一、变压器油溶解气分析简介：

GC2002变压器油（绝缘油）溶解气体分析专用气相色谱仪是按照国家标准而设计制造的电力专用气相色谱仪。溶解气（H₂、CO、CO₂、CH₄、C₂H₄、C₂H₆、C₂H₂）分析是采用一次进样、双柱并联、三检测器检测的成熟方案。如还需要检测O2、N2的含量，可选择九组份配置方案。

二、主要技术指标

1、气体小检测浓度

2、执行标准

⇒  DL/T703-2015绝缘油中含气量的气相色谱测定法

⇒  GB/T7252-2001、DL/T722-2014变压器油中溶解气体分析和判断导则

⇒  GB/T17623-1998绝缘油中溶解气体组分含量的气相色谱测定法

3、检测器指标

4、仪器介绍参数

4.1、5.7寸彩色触摸屏的人机交互界面直观、易懂；

4.2、全微机电脑反控系统，单电脑可控制253台以内的色谱仪，具有7路温度控制；8路外部事件时间程序；

4.3、内置电力变压器油中溶解气分析专用工作站，可进行多通道谱图有效部位整合方便图谱处理，可作出对同一采样点的各气体组份含量随时间变化的趋势曲线，报告自动给出三比值编码以及故障性质和典型例子；

4.4、仪器采用RJ45网线接口，信号输出、控制采集简单方便，可实现对仪器的远程控制和远程数据传输处理及监管。可连接到单位主管及上级主管，便于主管实行监管；

4.5、配有专用独立平衡气取气口，取气振荡不会影响分析。

4.6、采用变压器油专用抗污染复合色谱柱技术，色谱柱的使用寿命更长。

4.7、大容量柱箱带自动后开门，可进行8阶程序升温，柱箱近室温控制功能（室温以上5℃）；

4.8、具有故障自我诊断功能，随时显示故障部位及性质；具有超温保护功能，任何一路温度超过设定温度，均会自动停止加热。

5、其他参数

5.1、仪器温度控制参数

温控接口数量：7路

控温范围：室温+5℃~400℃

控温精度/稳定性：≤0.5%

显示精度：0.1℃

程序升温：

程升阶数：8阶

程升速率：0~39.9℃/min（调节增量0.1℃/min)

程升重复稳定性：≤0.5%

降温速率：＜9min（从300℃到50℃）（自动后开门）

5.2、外部事件接口数量：8路

5.3、柱箱容积：180×280×280mm(深×宽×高)

5.4、主机尺寸：650×480×500mm(长×宽×高)

5.5、仪器重量：约53kg

5.6、功率：约2000W

三、工作站界面

1、图谱采集界面

2、图谱处理界面

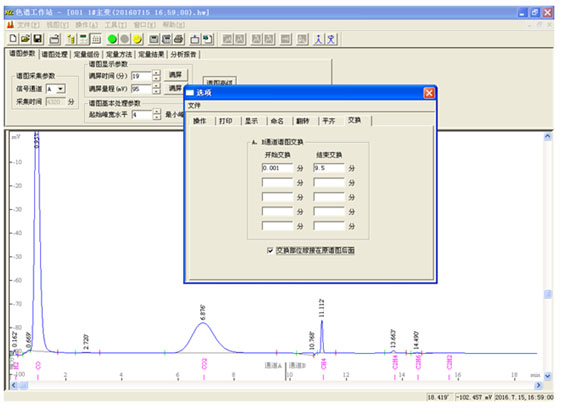

多谱图交换整合成单谱图

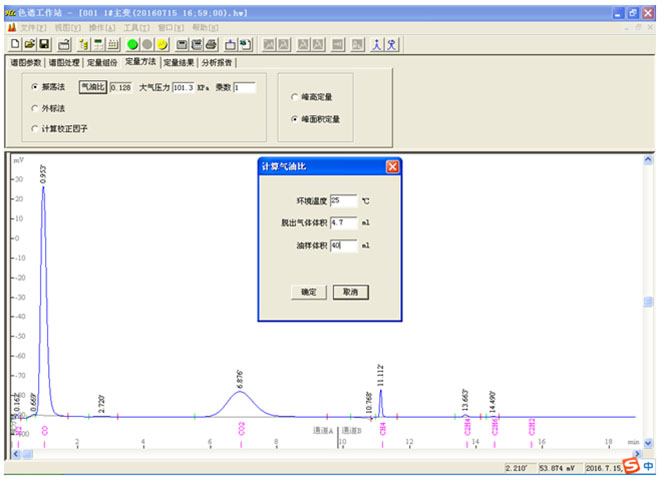

振荡法中参数设定

四、仪器分析图谱

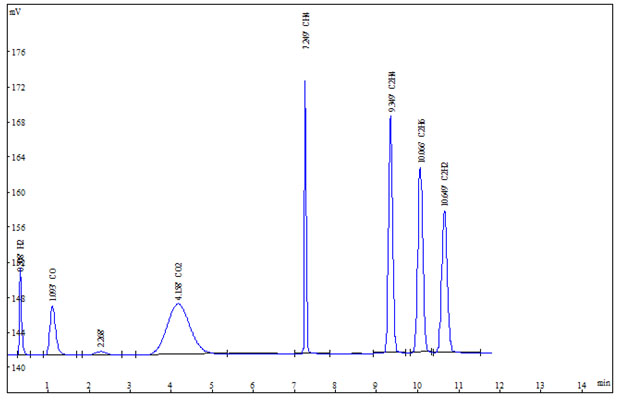

1、变压器油（绝缘油）溶解气中七组份分析

仪器型号：GC2002N/AD

分析条件：

柱箱：50℃ 汽化室：80℃  检测器：160℃   转化炉：370℃

柱前压力：0.1Mpa     氢气压力：0.02Mpa     空气压力：0.03Mpa

总烃浓度：378.60

五、仪器配置清单
