测试条件

IF＝0.5A IR＝1A TRR＝0.25A R＝1Ω

技术参数

测量：TRR 20~3500nS±5％ ±3 个字

电源：220V±10％ 40VA 50／60HZ

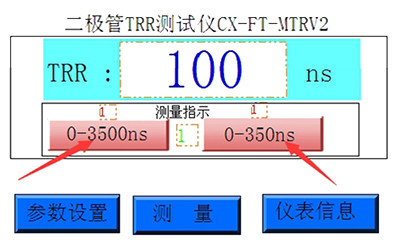

界面说明

量程选择按钮，一提高测量精度。

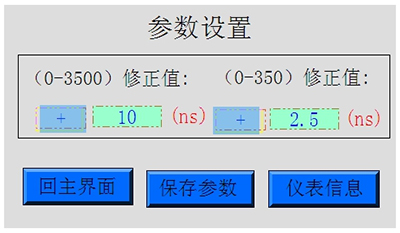

0-3500ns 修正值和 0-350 修正值独立分开，前面为修正符号，可以设置为+或-，+代表加上修正值，-代表减去修正值，点击符号可以改变符号。

修正值设置方法

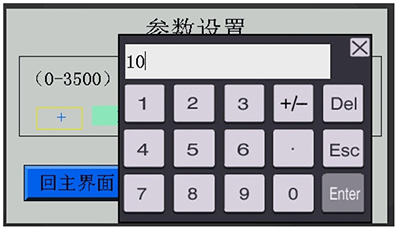

点击修正值显示窗口，弹出系统键盘，如下图所示

使用方法

开机先预热 10 分钟后，将被测二极管放在接线柱上，注意极性不要放反，红色为二极管正极，即可在面板上显示出被测管的反向恢复时间。

特别提示：由于恢复时间是 ns级高频参数，用户外接测量线后会引起误差增大，所以尽量用高品质极短线引出，测量时尽量不要用手直接拿二极管，以免人温度影响测量值。
