VMS系列

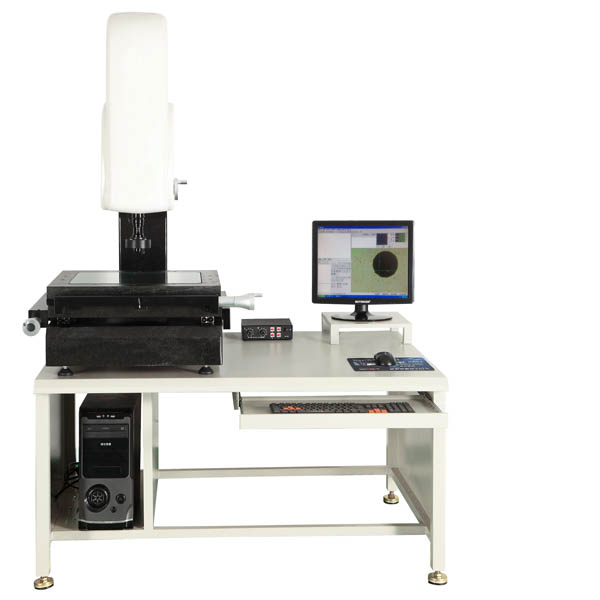

二次元影像测量仪
型号: VMS系列 查看同类
名称:二次元影像测量仪
1、00级大理石底座立柱/工作台面,保证具有极高的仪器稳定性及刚性.
2、台湾精密V型导轨和研磨级光轴;确保仪器高稳定性,高精度,高速度
3、国产新天高精度光栅尺0.5um
4、手动变倍镜头,改变倍率后不需要重新校正。
5、日本SONY索尼高分辩率彩色摄像机800TV线,保证拥有高品质的测量画面。

联系电话,021-6573 0171

上海精密仪器仪表有限公司
021-6573 0171
网站:Shjingmi.com
sh,是"上海"首字母
jingmi,是"精密"全拼
合在一起,shjingmi.com
传真:021-2301 0987
邮箱:123@shjingmi.com


型号 名称 结构 X,Y轴测量范围 Z轴范围 分辨率 精度 备注
VMS2010 二次元影像测量仪 悬臂(手动)
X,Y轴移动
Z轴上下移动
200*100 有效空间245mm
调焦行程180mm
工作距离95mm
光学尺分辨率:X/Y/Z轴0.0005mm ≤3UM+L/200
VMS3020 二次元影像测量仪 悬臂(手动)
X,Y轴移动
Z轴上下移动
300*200 有效空间245mm
调焦行程180mm
工作距离95mm
光学尺分辨率:X/Y/Z轴0.0005mm ≤3UM+L/200
VMS4030D 二次元影像测量仪 龙门(电动)
X,Y轴移动
Z轴上下左右移动
400*300 有效空间245mm
调焦行程180mm
工作距离95mm
光学尺分辨率:X/Y/Z轴0.0005mm ≤3UM+L/200
VMS5040D 二次元影像测量仪 龙门(电动)
X,Y轴移动
Z轴上下左右移动
500*400 有效空间245mm
调焦行程180mm
工作距离95mm
光学尺分辨率:X/Y/Z轴0.0005mm ≤3UM+L/200



规格

参数

VMS2010

VMS3020

VMS4030

VMS5040

X/Y轴行程

200*100

300*200

400*300

500*400

Z轴行程

有效空间245mm,调焦行程170mm 工作距离95mm

玻璃台面尺寸

300*200

330*230

430*330

530*430

传动型式

XYZ三轴精密V型交叉导轨!X/Y轴光杆传动、Z轴光轴传动

数字测量系统

光学尺分辨率:X/Y/Z0.0005mm

多功能数据处理器可测点、线、圆弧、圆、角度等

影像瞄准系统

摄像机:日本彩色1/3″CCD 摄像机放大倍率30-230X

镜头:高清变倍镜头//连续放大倍率0.7-4.5X

照明系统

表面光源与透射光源LED冷光源、寿命长、亮度可调

仪器外形尺寸(L*W*H

600*400*1100

750*500*1100

850*600*1200

1050*750*1200

仪器重量(KG

150

180

250

280



仪器选配件

儀器配件

1X鏡筒(標配)              0.5X鏡筒(選配)

變焦鏡

0.7X4.5X                   0.7X4.5X

附加鏡

視頻倍率

物方視場(mm

視頻倍率

物方視場(mm)

工作距離

0.5X()



2X(選)

15X115X

30X230X

60X460X

203.2

101.6

50.8

7.5X48X

15X96X

30X190X

406.4

203.2

10.61.6

175

96

32


仪器配置表

機型

VMS2010/3020/4030/5040(新机型)

CCD

高分辨率彩色CCD1/3700TVL(日本索尼)

鏡頭

连续变倍高清晰镜头

軟體

VMS測量軟體(含視頻卡、光碟及加密鎖)

光柵尺

高分辩率光栅尺寸0.0005MM

LED光源

LED冷光源长寿命可调光源

數據處理器

多功能数据集中型处理盒

導軌

台湾高精度V型导轨

鑄件工作臺

整体铸造,多次处理一体工作台

基座及机身

00级大理石



测量软件介绍





测控软件拥有完善的2D几何测量功能,与同类软提供了快捷方便的本土化服务。

测控软件功能强大、高精度、运行稳定可靠、各个操作界面简单直观。

1、自动抓取测量功能(自动捕捉点、线、圆,圆弧等)

将工件放置在软件主界面中时,只需选取相应的绘图命令,软件智能精准地自动绘出工件实时影像中的线、圆等图元,这种绘图方法较肉眼取点更精准更快速,而且避免了人为误差。

A点选圆功能:点击相应的区域(如圆内任意区域),该功能会自动扩展,找到合适的边界点并生成图元。

B自动测绘工具面板:包括基本的框选直线、框选圆、框选椭圆、框选弧、点选圆、线选点等多项智能测绘功能。

2、测控软件具备了多样式、人性化的功能

A 客户根据需要设置客户坐标(相对坐标系),可以使用多种方式进行客户坐标的设置。待检测件不需摆正,即可完成测量工作。

B 具有自动保存功能,可根据需要设定自动保存的时间,以防止突然断电等突发情况。

C提供简体中文、繁体中文、英文操作环境,并可快速切换。

D 多种输出格式选择,如:DXFWordExcel .CAD等。

E可选择性输出数据与图像文档。

F具有SPC统计分析功能,方便用户对测量数据进行统计分析。

G可以直接在影像区对图像中的元素进行标注。

H具有两线相切弧工具,可用于确定线弧切点等功用。

J测控软件还提供对焦辅助功能(对焦指示器),光源调节辅助功能(亮度指示器,极大提高了操作效率。

3、地图功能

人性化的地图导航功能可以帮助你在大工件上快速定位局部位置,缩短了操作需要的寻找时间。打开地图可以虚拟测量或导航。

4、全自动及手动CNC测量

   CNC编程测量分为全自动和手动模式,在全自动CNC模式下,进行大批量工件检测时,只需要对测量过程进行一次编程即可自动进行多次全自动重复测量。对于手动工作台采用手动CNC模式,可实现模拟CNC的自动测量功能,提高工作效率。

5、图纸比对

    打开CAD设计图纸,与实际影像不吻合,使用图纸比对中的摆正功能可以将打开的图纸与影像重合。使用摆正后的图形,可以进行测量或做简单比对。

6SPC统计

   内置SPC(统计过程控制)功能,可以在测量后读取指定的测量数据,生成X-RXm-R等控制图,并计算最大值,最小值、平均值、标准差、偏移值、CaCpCpk等统计系数。SPC数据的采集在图元数据区中,在您想要采集的数据上双击左键就会弹出数据采集框:如图所表示,就可以进行数据采集了。   然后弹出数据采集设置窗口,在这里可以输入设定标准值,以及数据的上、下限,点击确定之后数据就会变为红色,表明数据被SPC进行了采集,如图:  这样继续进行统计数据,当统计到足够多的数据时候再次点击切换到SPC窗口,可以看到各种SPC数据已经生成(下图是制程图)SPC数据的图表分析图包括CaCpCpk值以及涉及到品管部门需要的所有数据,用户可以通过颜色判断数据是否合格。

7、测量范围

产品二维平面的:长、宽、R角、弧度、直径、半径、倒角、行位公差、圆柱外径/内径、

圆锥的顶角、球直径、圆柱外直径(无垂直横截面)、圆柱内直径、圆柱度、圆柱垂直度

同轴度等。




3D探针测量(选配)

圆柱外径:

圆柱内径

圆锥顶角

球直径

R

两面夹角

高度

宽度

两面距离

面宽

圆柱外直径(无垂直横截面)

圆柱内直径

直线度

平面度

圆度

圆柱度

平面垂直度

圆柱垂直度

平行度

倾斜度

同轴度
