名称:粗糙度比较样块

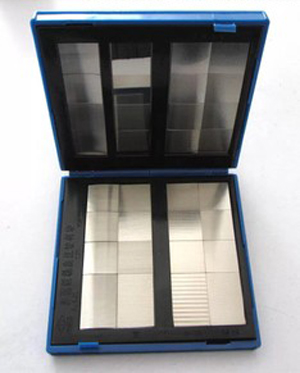

表面粗糙度对比样块是用比较法检查零件表面粗糙度的一种量具
在机械工业生产中得到广泛的应用

联系电话,021-6573 0171

上海精密仪器仪表有限公司
021-6573 0171
网站:Shjingmi.com
sh,是"上海"首字母
jingmi,是"精密"全拼
合在一起,shjingmi.com
传真:021-6573 2715
邮箱:123@shjingmi.com

留言咨询

型号	名称	加工方法	Ra值范围 um	每组块数
粗糙度比较样块-2	粗糙度比较样块	刨,平磨	6.3-0.8	8
粗糙度比较样块-32块装	粗糙度比较样块	车外园,磨外园,刨,平磨,镗内孔,平铣,端铣,研磨	6.3.3.2 1.6-0.012	32
粗糙度比较样块-27块装	粗糙度比较样块	车床,刨床,立铣,平铣,平磨,外磨,研磨	6.3-0.025	27
粗糙度比较样块-1	粗糙度比较样块	车外园,磨外园	6.3-0.1	8
粗糙度比较样块-2	粗糙度比较样块	刨,平磨	6.3-0.8	8
粗糙度比较样块-3	粗糙度比较样块	平铣,端铣	6.3-0.1	8
粗糙度比较样块-4	粗糙度比较样块	镗内孔,磨内孔	0.1-0.012	8
粗糙度比较样块-5	粗糙度比较样块	手研,机研	6.3-0.8	4
粗糙度比较样块-6	粗糙度比较样块	车外圆	6.3-0.8	4
粗糙度比较样块-7	粗糙度比较样块	刨	6.3-0.8	4
粗糙度比较样块-8	粗糙度比较样块	镗内孔	6.3-0.8	4
粗糙度比较样块-9	粗糙度比较样块	锉	6.3-0.8	4
粗糙度比较样块-10	粗糙度比较样块	平铣	6.3-0.8	4
粗糙度比较样块-11	粗糙度比较样块	端铣	6.3-0.8	4
粗糙度比较样块-12	粗糙度比较样块	研磨	0.8-0.1	4
粗糙度比较样块-13	粗糙度比较样块	平磨	0.8-0.1	4
粗糙度比较样块-14	粗糙度比较样块	磨内孔	0.8-0.1	4
粗糙度比较样块-15	粗糙度比较样块	磨外园	0.8-0.1	4
粗糙度比较样块-16	粗糙度比较样块	手研	0.1-0.012	4
粗糙度比较样块-17	粗糙度比较样块	机研	0.1-0.012	4
粗糙度比较样块-18	粗糙度比较样块	线切割	1.6 3.2 2.5 5.0 6.3	5
粗糙度比较样块-19	粗糙度比较样块	电火花	0.4-25	6
粗糙度比较样块-20	粗糙度比较样块	抛光	0.8-0.012	7
粗糙度比较样块-21	粗糙度比较样块	铸造钢铁砂型	3.2 6.3 12.5 25 50 100 800 1000	8
粗糙度比较样块-22	粗糙度比较样块	抛喷丸	0.2-100	16
粗糙度比较样块-23	粗糙度比较样块	喷砂	0.8-25	6

粗糙度比较样块

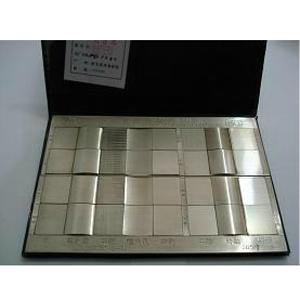

粗糙度比较样块是用比较法检查零件表面粗糙度的一种量具，在机械工业生产中得到广泛的应用。

品名：粗糙度比较样块

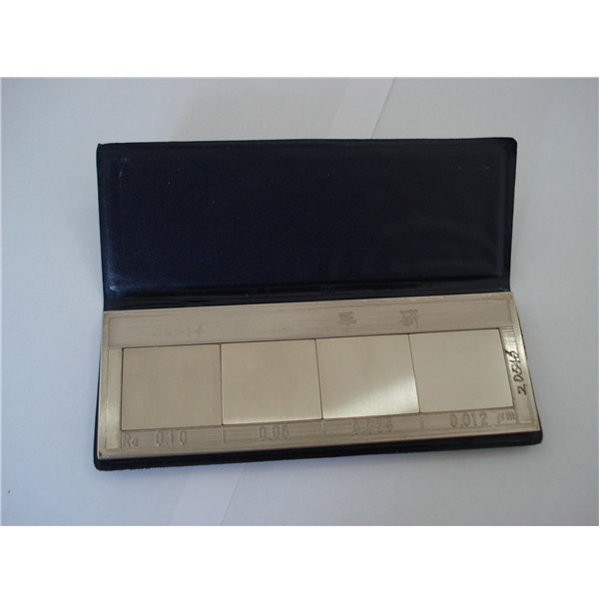

性能:表面粗糙度样块是以比较法来检查机械零件加工后表面粗糙度的一种工作量具通过目测或放大镜与被测加工件进行比较，判断表面粗糙度的级别.

表面粗糙度比较样块——27块装

制造方法	车床	刨床	立铣	平铣	平磨	外磨	研磨
粗糙度参数公称值 Ra(um)							0.025
							0.05
					0.1	0.1	0.1
					0.2	0.2
					0.4	0.4
	0.8	0.8	0.8	0.8	0.8	0.8
	1.6	1.6	1.6	1.6
	3.2	3.2	3.2	3.2
	6.3	6.3	6.3	6.3

32块装

组别	Ra(μm)										质量 (Kg)
组别	6.30	3.20	1.60	0.80	0.40	0.20	0.10	0.05	0.025	0.012	质量 (Kg)
车	√	√	√	√							0.142
镗	√	√	√	√
刨	√	√	√	√
平铣	√	√	√	√
端铣	√	√	√	√
磨外圆				√	√	√	√
平磨				√	√	√	√
研磨							√	√	√	√

组合装或单组

加工办法	规格	Ra值 um	每组块数
车外园磨外园刨平磨镗内孔平铣端铣研磨	组合式	6.3.3.2 1.6-0.012	32
车外园磨外园	双组式	6.3-0.1	8
刨平磨	双组式	6.3-0.8	8
平铣端铣	双组式	6.3-0.1	8
镗内孔磨内孔	双组式	0.1-0.012	8
手研机研	双组式	6.3-0.8	8
车外园	单组式	6.3-0.8	4
刨	单组式	6.3-0.8	4
镗内孔	单组式	6.3-0.8	4
锉	单组式	6.3-0.8	4
平铣	单组式	6.3-0.8	4
端铣	单组式	6.3-0.8	4
研磨	单组式	0.8-0.1	4
平磨	单组式	0.8-0.1	4
磨内孔	单组式	0.8-0.1	4
磨外园	单组式	0.8-0.1	4
手研	单组式	0.1-0.012	4
机研	单组式	0.1-0.012	4
线切割	单组式	1.6 3.2 2.5 5.0 6.3	5
电火花	单组式	0.4-25	6
抛光	单组式	0.8-0.012	7
铸造钢铁砂型	单组式	3.2 6.3 12.5 25 50 100 800 1000(998元)	8
抛喷丸	单组式	0.2-100	16
喷砂	单组式	0.8-25	6

相关产品

型号:CV系列

名称:轮廓仪

这一款是轮廓仪,我们的轮廓仪有几个优势.
1.用户较多,各个行业,单位都有使用.
2.精度高,高精度款的可以出半径R误差.
3.测量范围,您可以具体查看资料.
轮廓仪是高精度的专业设备,欢迎您来电询问.

型号	名称	X轴量程	Z轴量程	半径R 误差	粗糙度 X轴	粗糙度 Z1轴	备注说明
CV-100A	轮廓仪	100mm	4mm		无	无
CV-100B	轮廓仪	100mm	20mm		无	无	更优光栅尺
CV-150	轮廓仪	150mm	20mm		无	无	更优光栅尺
CV-220A	轮廓仪	220mm	20mm		无	无
CV-220B	轮廓仪	220mm	20mm		无	无	更优光栅尺

型号:CV-R系列

名称:高精度轮廓仪

型号	名称	X轴量程	Z轴量程	半径R 误差	粗糙度 X轴	粗糙度 Z1轴	备注说明
CV-R100C	轮廓仪	100mm	40mm	1.2um	无	无
CV-R100D	轮廓仪	100mm	50mm	1um	无	无
CV-R150	轮廓仪	150mm	50mm	1um	无	无
CV-R220	轮廓仪	220mm	60mm	1um	无	无
CV-R320	轮廓仪	320mm	60mm	1um	无	无

型号:CV-H系列

名称:粗糙度轮廓仪

这款是粗糙度轮廓仪
1.轮廓仪
2.粗糙度
我们的产品有如下优点,
1.用户较多,各个行业,单位都有使用.
2.精度高,高精度款的可以出半径R误差.
3.测量范围,您可以具体查看资料.
轮廓仪是高精度的专业设备,欢迎您来电询问.

型号	名称	X轴量程	Z轴量程	半径R 误差	粗糙度 X轴	粗糙度 Z1轴	备注说明
CV-H100A	粗糙度轮廓仪	100mm	6mm		Ra:0.005-16um	±20,40,80um
CV-H100B	粗糙度轮廓仪	100mm	20mm		Ra:0.005-16um	±20,40,80um	更优光栅尺
CV-H150	粗糙度轮廓仪	150mm	20mm		Ra:0.005-16um	±20,40,80um	更优光栅尺
CV-H220A	粗糙度轮廓仪	220mm	20mm		Ra:0.005-16um	±20,40,80um
CV-H220B	粗糙度轮廓仪	220mm	20mm		Ra:0.005-16um	±20,40,80um	更优光栅尺

型号:CV-HR系列

名称:高精度粗糙度轮廓仪

型号	名称	X轴量程	Z轴量程	半径R 误差	粗糙度 X轴	粗糙度 Z1轴	备注说明
CV-HR100C	粗糙度轮廓仪	100mm	40mm	1.2um	Ra:0.005-16um	±20,40,80um
CV-HR100D	粗糙度轮廓仪	100mm	50mm	1um	Ra:0.005-16um	±20,40,80um
CV-HR150	粗糙度轮廓仪	150mm	50mm	1um	Ra:0.005-16um	±20,40,80um
CV-HR220	粗糙度轮廓仪	220mm	60mm	1um	Ra:0.005-16um	±20,40,80um
CV-HR320	粗糙度轮廓仪	320mm	60mm	1um	Ra:0.005-16um	±20,40,80um

型号:RTP120系列

名称:表面粗糙度仪

用途范围：金属与非金属工件;适用于机械加工制造业、检测、商检等部门粗糙度测量;平面、曲面、凹槽、小孔等复杂工件的粗糙度测量。

型号	名称	测量范围	精度	取样长度	显示单位	备注
RTP130	表面粗糙度仪	Ra、Rq: 0.005μm ～16μm Rz、R3z、Ry、Rt、Rp、Rm: 0.02μm～160μm Sk: 0～100% S、Sm：1mm tp：0～100%	7-10%	0.25mm, 0.8mm, 2.5mm	13个单位参数, 可以直接翻阅查看	1.电机部件更好 2.不锈钢外壳
RTP粗糙度平台	粗糙度台面
RTP粗糙度平台(带V型槽)	粗糙度台面
RTP150	表面粗糙度仪	Ra、Rq: 0.005μm ～16μm	7-10%	0.25mm, 0.8mm, 2.5mm	4个单位参数,可以直接查看. 9个单位参数,按键计算得出.	塑料外壳
RTP-大平台(有V型槽	粗糙度仪配件
RTP-小平台	粗糙度仪配件

型号:RTP100系列

名称:表面粗糙度仪

用途范围：不仅可测量平面、直径大于20mm（经验值）的外圆面、锥面，还可测长宽大于80×30mm的沟槽

型号	名称	测量范围	精度	取样长度	显示单位	备注
RTP110	表面粗糙度仪	Ra、Rq: 0.005μm ～16μm	7-10%	0.25mm, 0.8mm, 2.5mm	4个单位参数

型号:JB-1C

名称:台式,可以测量平面,简单的圆弧的母线. 表面粗糙度测试仪,粗糙度仪

这款是经典的台式粗糙度仪,推出以来,一直受到广大用户的青睐.
符合标准:GB1031-83,及ISO,DIN等
评定参数: Ra.Rt.Ry.Rmax,Rz(DIN), Rz(ISO),R3z,Rp,S,Sm,tp
测量范围: Ra:0.01-10μm
触针位移: ±40μm
分辨率: 0.005μm
显示方式: 4×16带背光照明LCD
小孔测量范围: ≥6mm
仪器总误差: ≤10%
取样长度mm: 0.25, 0.8, 2.5
测量长度mm: 1.5,1.75,2/ 3.2,4,4.8,5.6,6.4/ 10,12.5,15

型号	名称	测量范围	精度	取样长度mm	线性区	备注	轮廓测量范围
JB-1C	表面粗糙度测试仪	Ra 0.01-10μm以上	≤10%	0.25, 0.8, 2.5		平面,平直的面都可以

型号:JB-4C

名称:台式,高精度,可以测量平面,圆弧,外浮的各种曲线数据. 表面粗糙度测试仪,粗糙度仪

4C是高精度的,达到0.001um.
测试参数: Ra,Rz,Rt,RS,RSm,Rp,Rv,Rmax,Rq,D,Pt,Lr,Ln和Rmr(Tp)曲线等
粗糙度轮廓图形放大倍率: 10-500000自动调整
粗糙度测量范围: Ra 0.01 – 10 μm以上
取样长度 L: 0.08 ,0.25, 0.8, 2.5 mm
评定长度 Ln: 1L, 2L, 3L, 4L, 5L Selectable
仪器评定取样: 4000点
分辨率: 0.001 μm
示值误差: ± (5 %+4nm)
测量重复性: ± 3 %
测量工件大高度: 300mm
传感器可测: 平面、斜面、内孔表面、外圆柱面、槽表面，圆弧面，球面等各种零件的表面粗糙度
线性区: 垂向640 um
台阶和Pt测量范围: 100 μm
轴向测量范围: 60 mm
小孔测量范围: ≥ 5 mm
X-Y移动范围: 15 mm
轴承内外圈尺寸: 内圈大外径280mm
大厚度:160mm
外圈小孔径: 12mm

型号	名称	测量范围	精度	取样长度mm	线性区	备注	轮廓测量范围
JB-4C	电脑控制精密粗糙度测试仪	Ra 0.01-10μm以上	± (5 %+4nm)	L: 0.08 ,0.25, 0.8, 2.5 mm	垂向640um	平面,斜面,内孔表面,圆弧,槽面.
JB-4C-粗糙度标准触针	粗糙度仪配件
JB-4C-粗糙度小孔触针	粗糙度仪配件
JB-C系列-粗糙度标准样板	粗糙度仪配件

型号:JB-5C,JB-6C

名称:(可检测粗糙度,轮廓,2种功能) 粗糙度轮廓仪

JB-5C,6C轮廓粗糙度测试仪是二合为一的测量仪器,可以检测粗糙度,和2维轮廓.下面是粗糙度,轮廓测量的技术规格.
**粗糙度测量
测试参数:Ra,Rz,Rt,RS,RSm,Rp,Rv,Rmax,Rq,D,Pt,Lr,Ln和Rmr(Tp)曲线等
粗糙度轮廓图形放大倍率:10，20，50，100，200，500，1000，2000，5000，10000，20000，50000，100000，200000，500000或自动
粗糙度测量范围:　Ra 0.01 – 10 μm以上
取样长度:　L: 0.08 ,0.25, 0.8, 2.5,8 mm或任意设定
评定长度: Ln: 1L, 2L, 3L, 4L, 5L可任选
分辨率: 0.001 μm
示值误差: ± (5 %+4nm)
测量工件大高度: 370mm
传感器可测:　平面、斜面、内孔表面、外圆柱面、深槽表面，圆弧面，球面等各种零件的表面粗糙度
台阶和Pt测量范围: 1mm
轴向测量范围: 100mm,120mm,150mm(6CA)
轮廓图形的X、Y放大比: 1-500倍点击放大
小孔测量范围:　≥ 5 mm
X-Y移动范围:　15 mm
轴承内外圈尺寸: 内圈大外径280mm ,厚度160mm,外圈小孔径15mm

型号	名称	测量范围	精度	取样长度mm	线性区	备注	轮廓测量范围
JB-5C	电脑控制精密轮廓粗糙度测试仪	Ra 0.01-10μm以上	± (5 %+4nm)	L: 0.08 ,0.25, 0.8, 2.5,8 mm或任意设定	垂向640um	平面,斜面,内孔,深圆弧,深槽面. 可以测量轮廓,有轮廓探头.	测量范围 X：100mm Z：10mm 上下左右移动范围 X：100mm Z: 370mm
JB-6C	电脑控制精密轮廓粗糙度测试仪	Ra 0.01-10μm以上	± (5 %+4nm)	L: 0.08 ,0.25, 0.8, 2.5,8 mm或任意设定	垂向640um	平面,斜面,内孔,深圆弧,深槽面. 可以测量轮廓,有轮廓探头.	测量范围 X：120mm Z：20mm 上下左右移动范围 X: 120mm Z: 370mm
JB-6CA	电脑控制精密轮廓粗糙度测试仪	Ra 0.01-10μm以上	± (5 %+4nm)	L: 0.08 ,0.25, 0.8, 2.5,8 mm或任意设定	垂向640um	平面,斜面,内孔,深圆弧,深槽面. 可以测量轮廓,有轮廓探头.	测量范围 X：150mm Z：20mm 上下左右移动范围 X: 120mm Z: 370mm

型号:RTP-220系列

名称:喷砂喷丸粗糙度仪

适用于喷丸喷砂行业、印刷行业、喷涂防腐行业等表面粗糙度需求的行业使

型号	名称	测量范围	精度	备注
RTP-220	喷砂喷丸粗糙度仪	0~800 um	±5%或, ±5um	检测喷砂喷丸

型号:TR100,TR110

名称:便携式便携式粗糙度仪,手持式粗糙度仪

基本款的型号.
测量参数: Ra、Rz、Rq、Rt
测量范围 : Ra:0.05-10.0μm, Rz:0.1-50μm
取样长度: 0.25mm、0.8mm、2.5mm
评定长度: 1.25mm、4mm、5mm
扫描长度: 6mm
示值误差: ≤±15％
示值变动性: ＜12％

型号:TR200,TR210,TR220

名称:便携式,高精度,精度达到0.001um 便携式粗糙度仪,手持式粗糙度仪

这款是高精度的便携式
Z轴（垂直): 160μm
X轴（水平): 17.5mm
Z轴（垂直): 0．01μm/±20μm, 0．02μm/±40μm, 0．04μm/±80μm
参数: Ra、Rq、Rz、Rt、Rp、Rv、RS、RSm、Rz(JIS)、RSk、R3z、Rmax、Rpc、Rmr、RK、RpK、RvK、Mr1、Mr2、
标准: ISO,ANSI,DIN,JIS
图形: 粗糙度轮廓，支承率曲线，直接轮廓取样长度(lr): 0.25，0.8，2.5 （mm）
评定长度（ln): Ln= lr×n n=1-5
示值误差: 不大于±10%
示值变动性: 不大于6%

型号:各类传感器配件

名称:便携式粗糙度仪的配件

下面是便携式粗糙度仪的配件,购买的时候,请详细的复核一遍您要检查的工件的尺寸,特点.确保仪器可以检测,如果需要购买配件,就要和我们的销售确认好,这些配件可以帮助你检测到需要的数据.
1)标准传感器: 测量大多数的平面、斜面、圆锥面、内孔、沟槽等多种表面的粗糙度。可测量槽宽大于2mm，槽深小于3mm的沟槽，或者高度小于3mm的台阶的表面粗糙度。
2)深槽传感器: 可测量槽宽大于3mm，槽深小于10mm的沟槽，或者高度小于10mm的台阶的表面粗糙度，配合LRA620/LRA630工作台使用。
3)小孔传感器: 可测量孔径大于2mm的内表面粗糙度，大深度为19mm。
4)曲面传感器: 可测量曲率半径大于3mm的凹凸曲面工件的表面，配合LRA/LRA630工作。
5)侧向转接杆: 针对特殊环境、特殊工件可将传感器相对于与主机进行旋转90度测量。
6)加长杆: 可将传感器加长50MM进行测量。

型号:LSA650,650S

名称:测量平台,专用于便携式粗糙度仪的配件,可以让测头和工件更好的接触,测量结果更便携式粗糙度仪,专用测量平台

配合这个平台,,可以让测头和工件更好的接触,测量结果更准确.
标准型是角度固定,S型是角度可以360度旋转.
Y向位移误差: ±12.5 mm
行程: 65 - 300mm
角度: 仪器可360度旋转
底座尺寸大小: 135×90×45mm
立柱高: 430mm
重量: 4千克

型号:粗糙度比较样块系列

名称:粗糙度比较样块

表面粗糙度对比样块是用比较法检查零件表面粗糙度的一种量具
在机械工业生产中得到广泛的应用

型号	名称	加工方法	Ra值范围 um	每组块数
粗糙度比较样块-32块装	粗糙度比较样块	车外园,磨外园,刨,平磨,镗内孔,平铣,端铣,研磨	6.3.3.2 1.6-0.012	32
粗糙度比较样块-27块装	粗糙度比较样块	车床,刨床,立铣,平铣,平磨,外磨,研磨	6.3-0.025	27
粗糙度比较样块-1	粗糙度比较样块	车外园,磨外园	6.3-0.1	8
粗糙度比较样块-2	粗糙度比较样块	刨,平磨	6.3-0.8	8
粗糙度比较样块-3	粗糙度比较样块	平铣,端铣	6.3-0.1	8
粗糙度比较样块-4	粗糙度比较样块	镗内孔,磨内孔	0.1-0.012	8

型号:RTP-120

名称:便携式粗糙度仪

RTP-120是金属与非金属工件表面粗糙度检测的新型智能化无损检测仪器；
适用于机械加工制造业、检测、商检、大学院校等行业对多种形状零部件的粗糙度测量

型号	名称	备注
RTP-120	便携式粗糙度仪
